Поворотное крепление камеры

Поворотный узел позволяет наводить камеру будки на нужный ракурс. Сборка занимает около 15 минут. Работайте на мягкой поверхности, чтобы не поцарапать корпус камеры и детали.

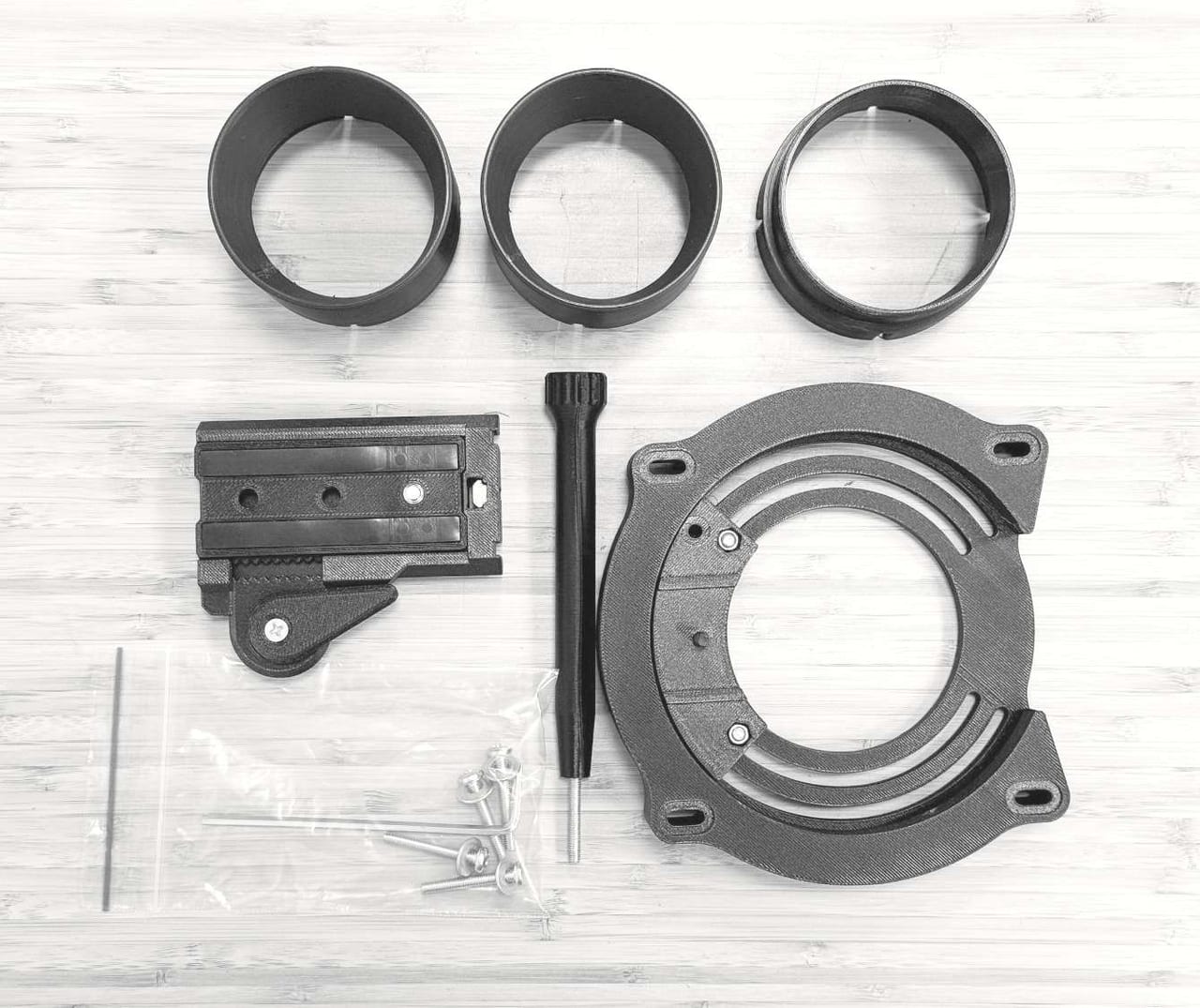

Комплектация

• ×1 Поворотная пластина
• ×1 Площадка-зажим (быстросъём)
• ×3 Защитные бленды объектива — EF-S 18-55 · EF-M 15-45 · RF-S 18-45
• ×1 Быстросъёмная планка
• ×1 Ручка-фиксатор
• ×1 Шестигранный ключ
• ×4 Комплект винтов M4

Инструмент: шестигранный ключ — в комплекте; крестовая отвёртка PH2 (ваша) — для монтажа в стойку.

Что важно соблюсти

Осторожно

1. Не перетягивайте винты. Детали напечатаны на 3D-принтере — чрезмерное усилие срывает резьбу.
2. Следите за ориентацией. Поворотная пластина и планка на камере ставятся строго одной стороной.
3. Проверяйте фиксацию камеры. Убедитесь, что защёлка зажима сработала, прежде чем опускать рычаг.
4. Сначала совместите, потом затяните. Объектив с блендой должен войти в переднее окно без касания стенок.
5. Проверьте результат. После сборки поворот должен быть плавным, а камера — держать заданный угол.

Сборка

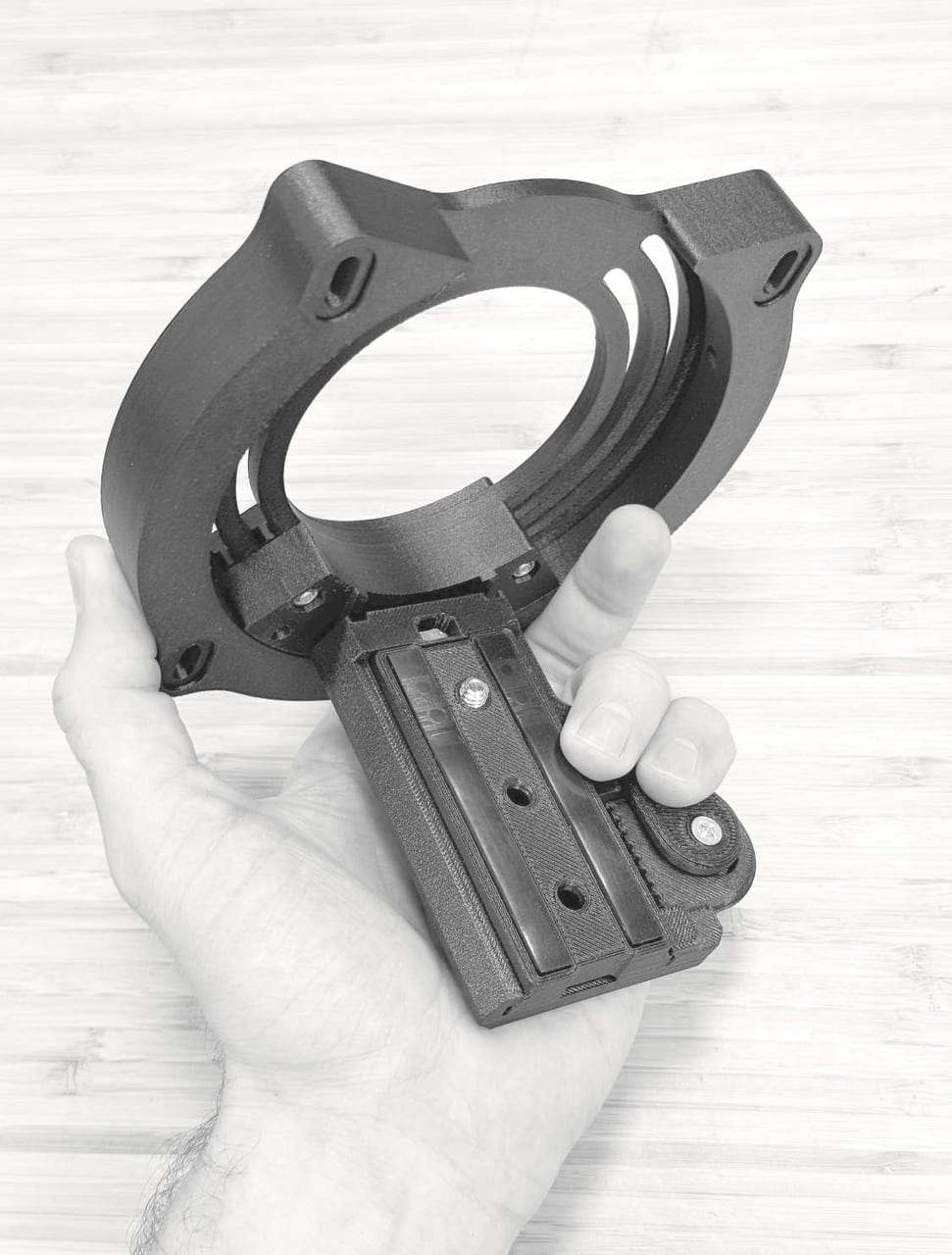

1. Соберите поворотный узел

Прикрутите площадку-зажим к пластине снизу и затяните шестигранником — без перетяга.

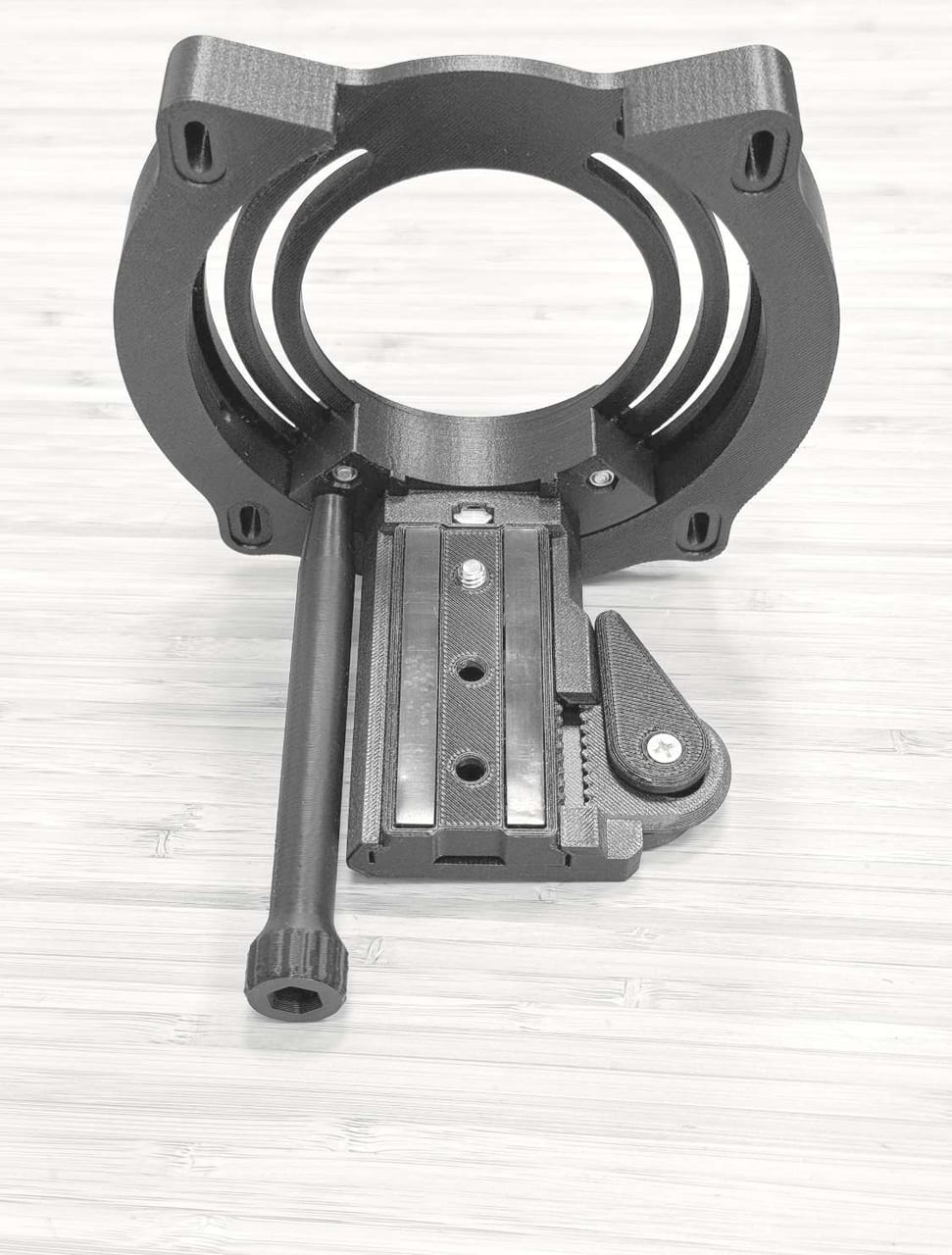

2. Установите ручку-фиксатор

Ручка задаёт усилие фиксации камеры. Резьба должна идти легко от руки, без закусывания.

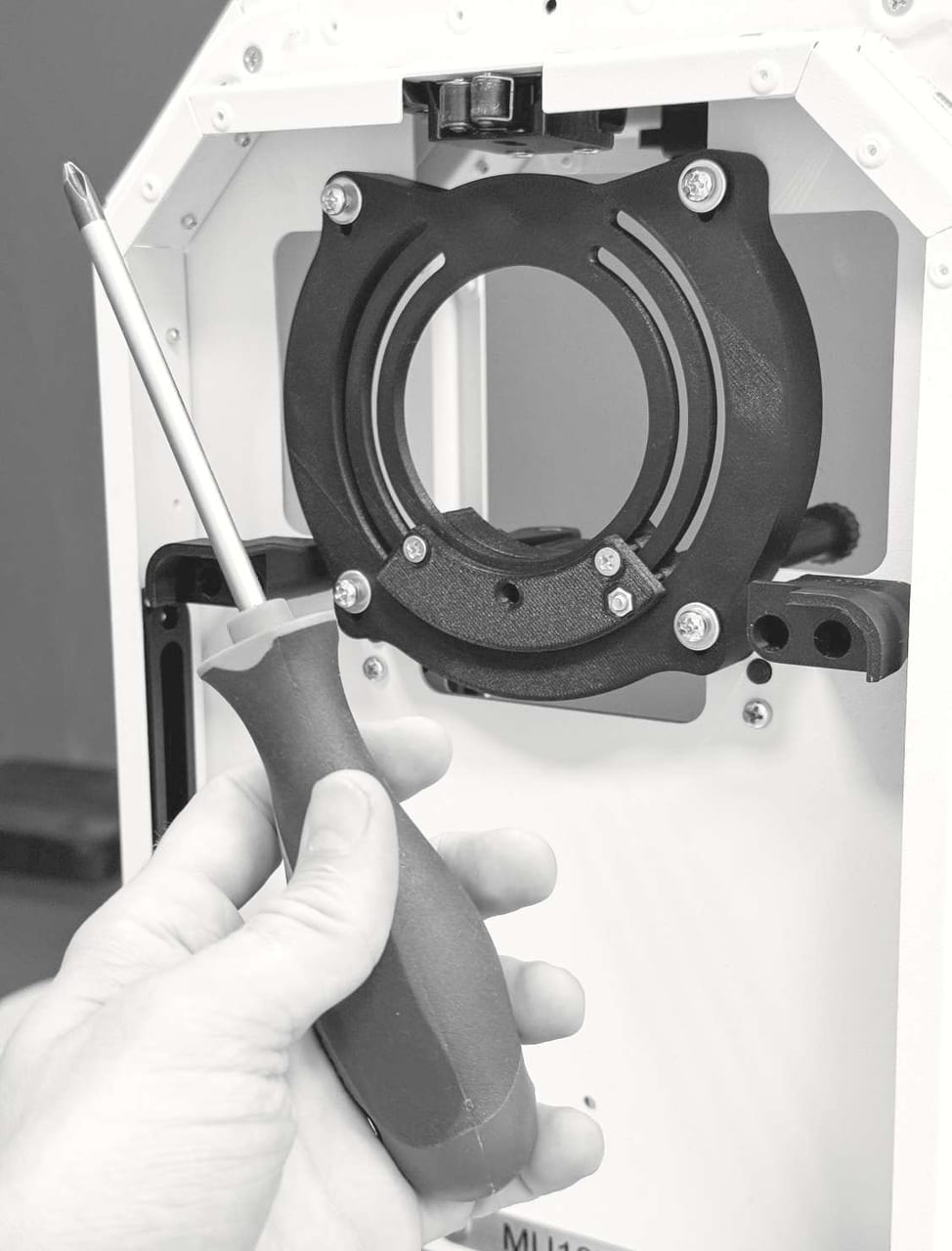

3. Закрепите узел в стойке

Пазами вверх. Наживите все винты, затем затяните крест-накрест — так пластина сядет ровно.

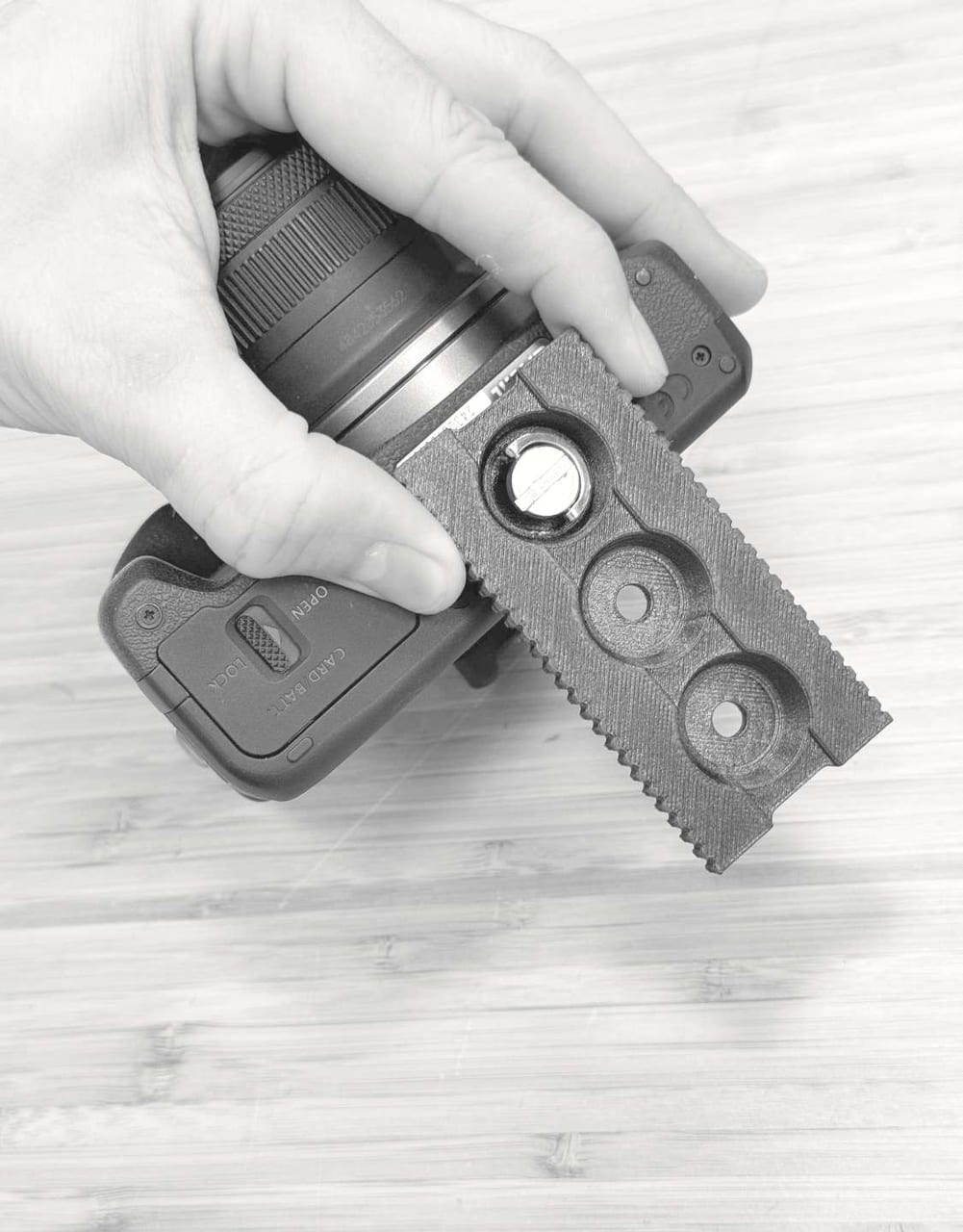

4. Закрепите планку на камере

Винт 1/4“ — в штативное гнездо. Планка ставится рифлёной стороной наружу, вдоль корпуса.

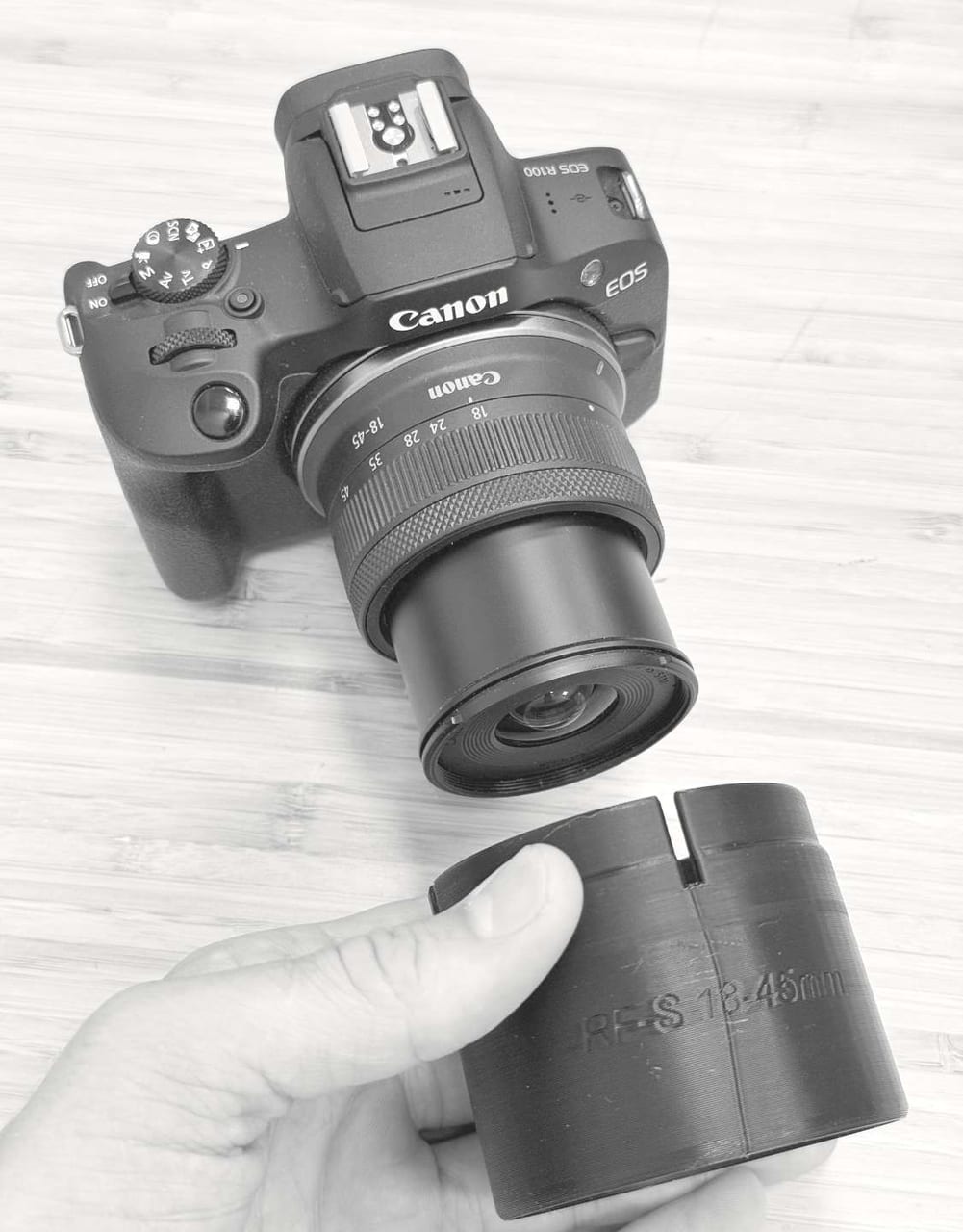

5. Наденьте бленду на объектив

Выберите бленду по объективу и наденьте до упора. Она перекрывает зазор в переднем окне стойки.

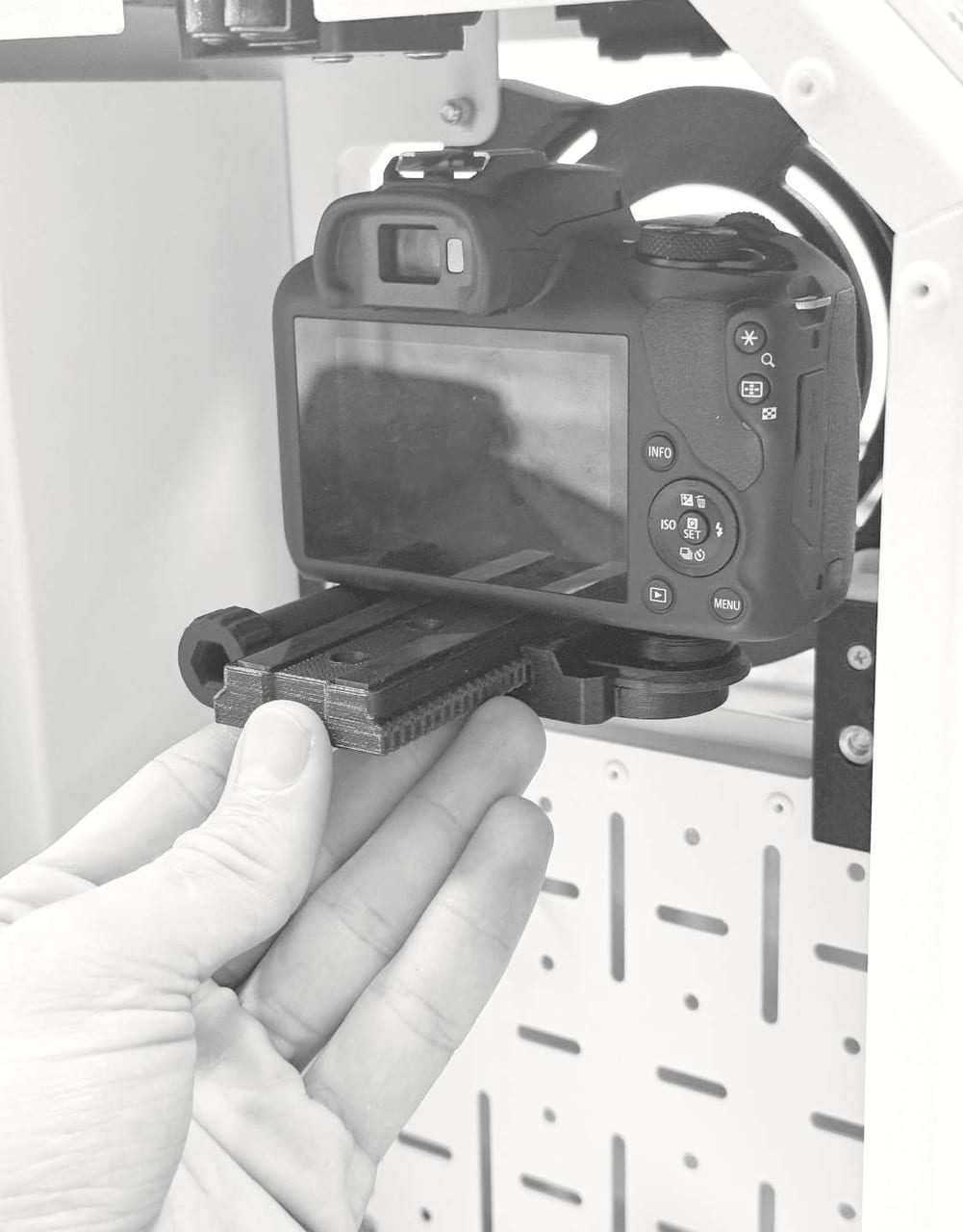

6. Установите камеру в зажим

Вставляйте планку до щелчка фиксатора, затем опустите рычаг зажима. Проверьте, что камера держится.

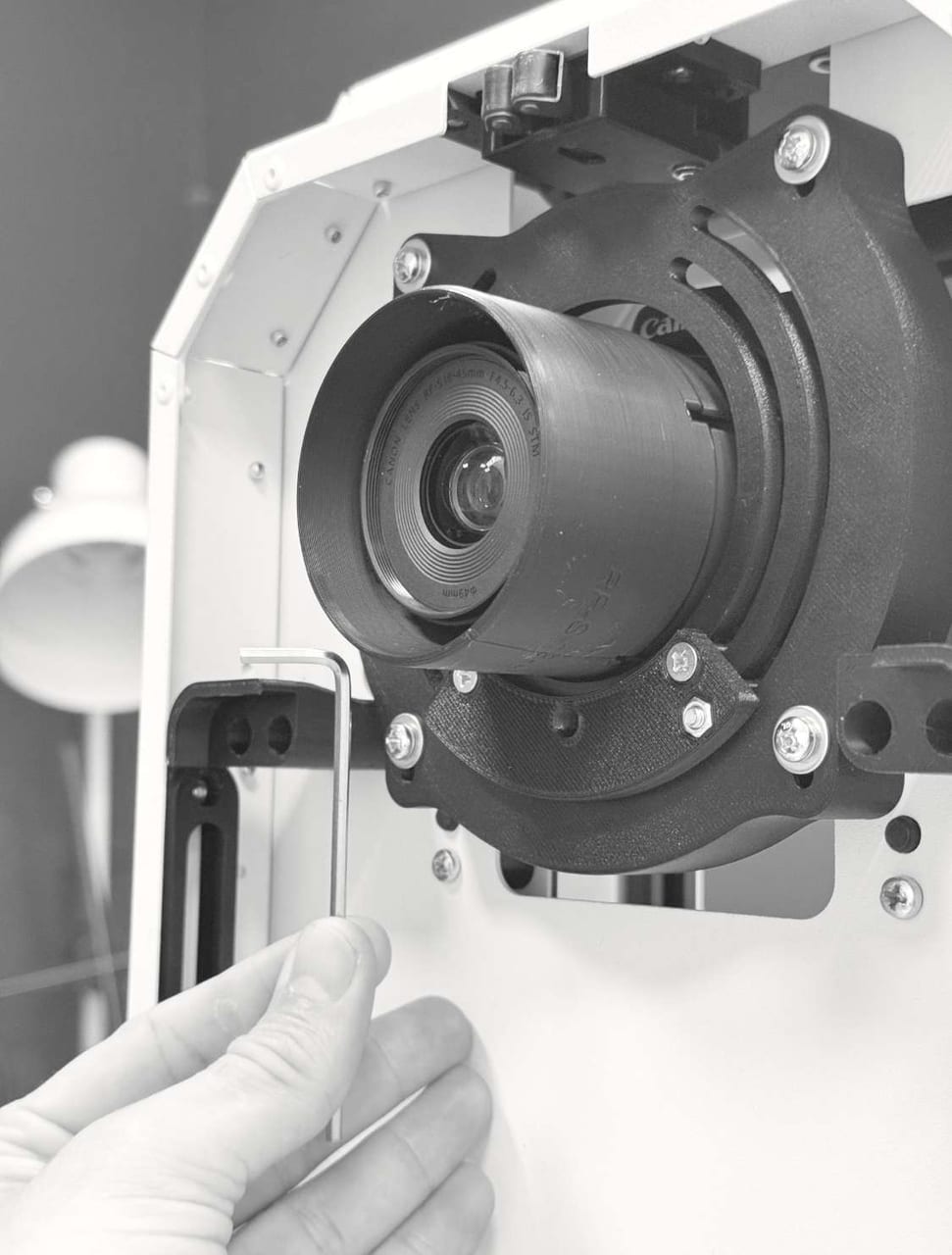

7. Выведите объектив в окно

Отрегулируйте вылет так, чтобы бленда вошла в окно по центру, без касания стенок.

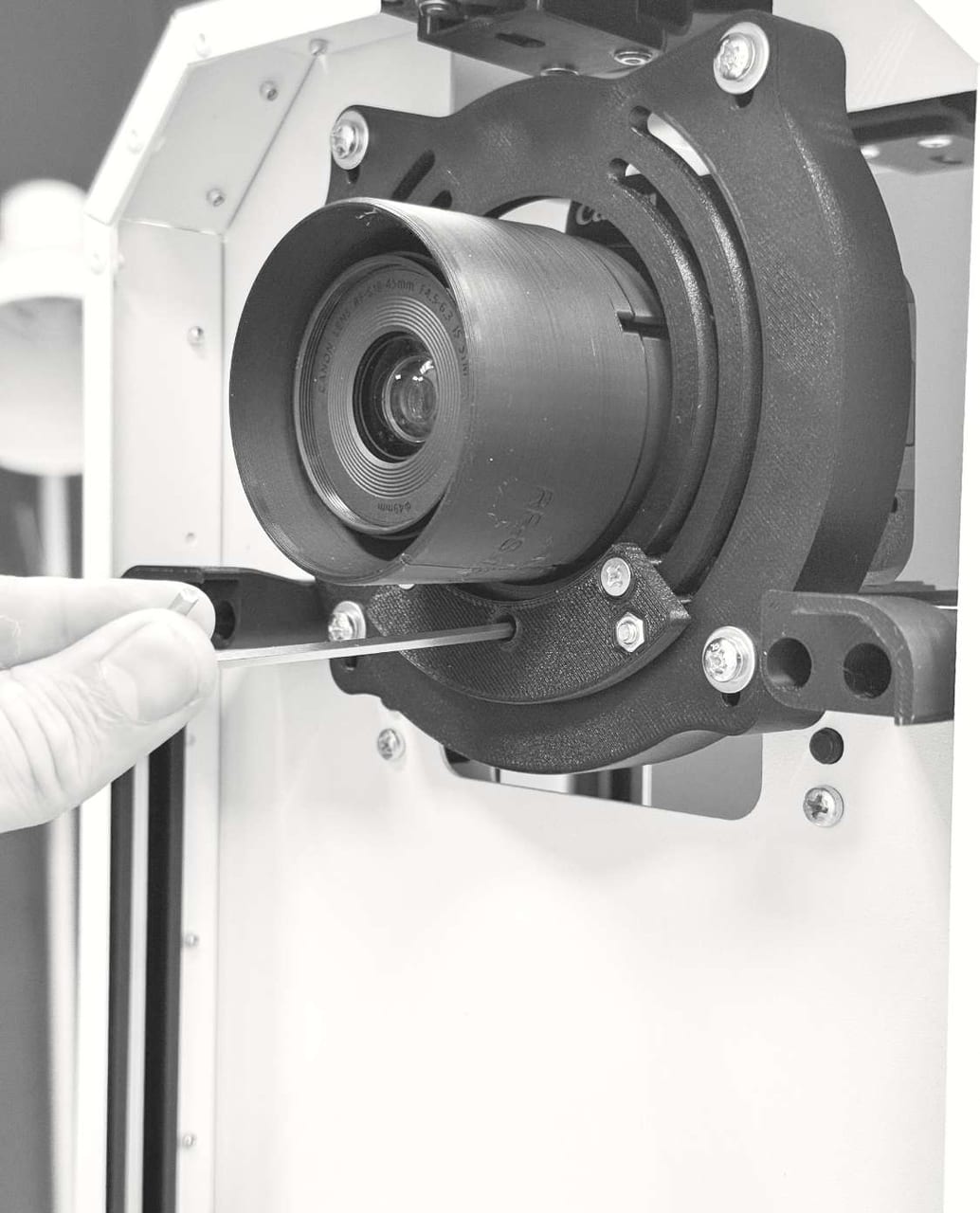

8. Выставьте камеру по оси вращения

Шестигранником отрегулируйте высоту камеры так, чтобы оптическая ось объектива совпала с осью вращения. Иначе кадр будет смещаться при повороте.

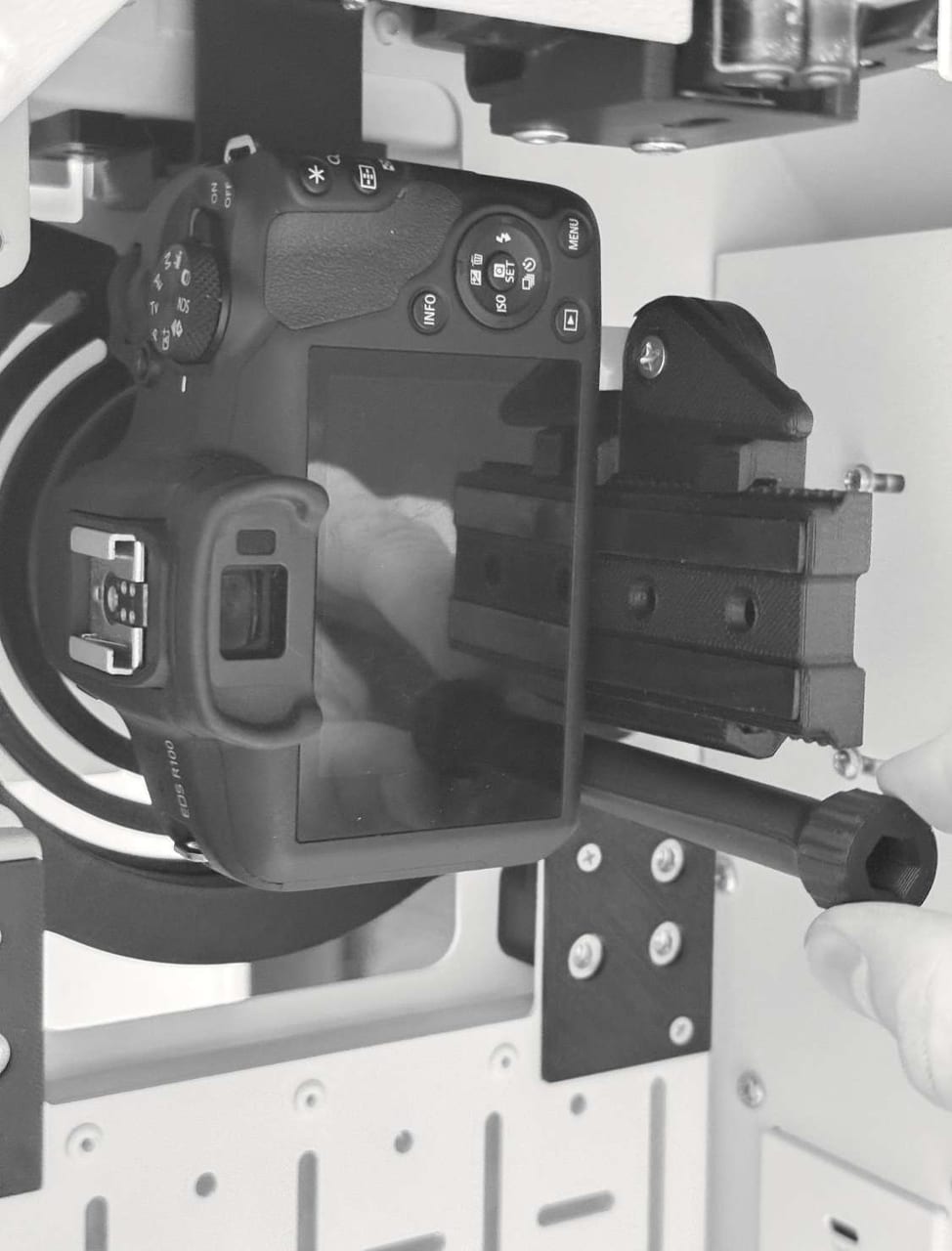

9. Проверьте сборку

Покачайте камеру: люфта нет, поворот плавный, кадр в центре окна. Затяните ручку-фиксатор.

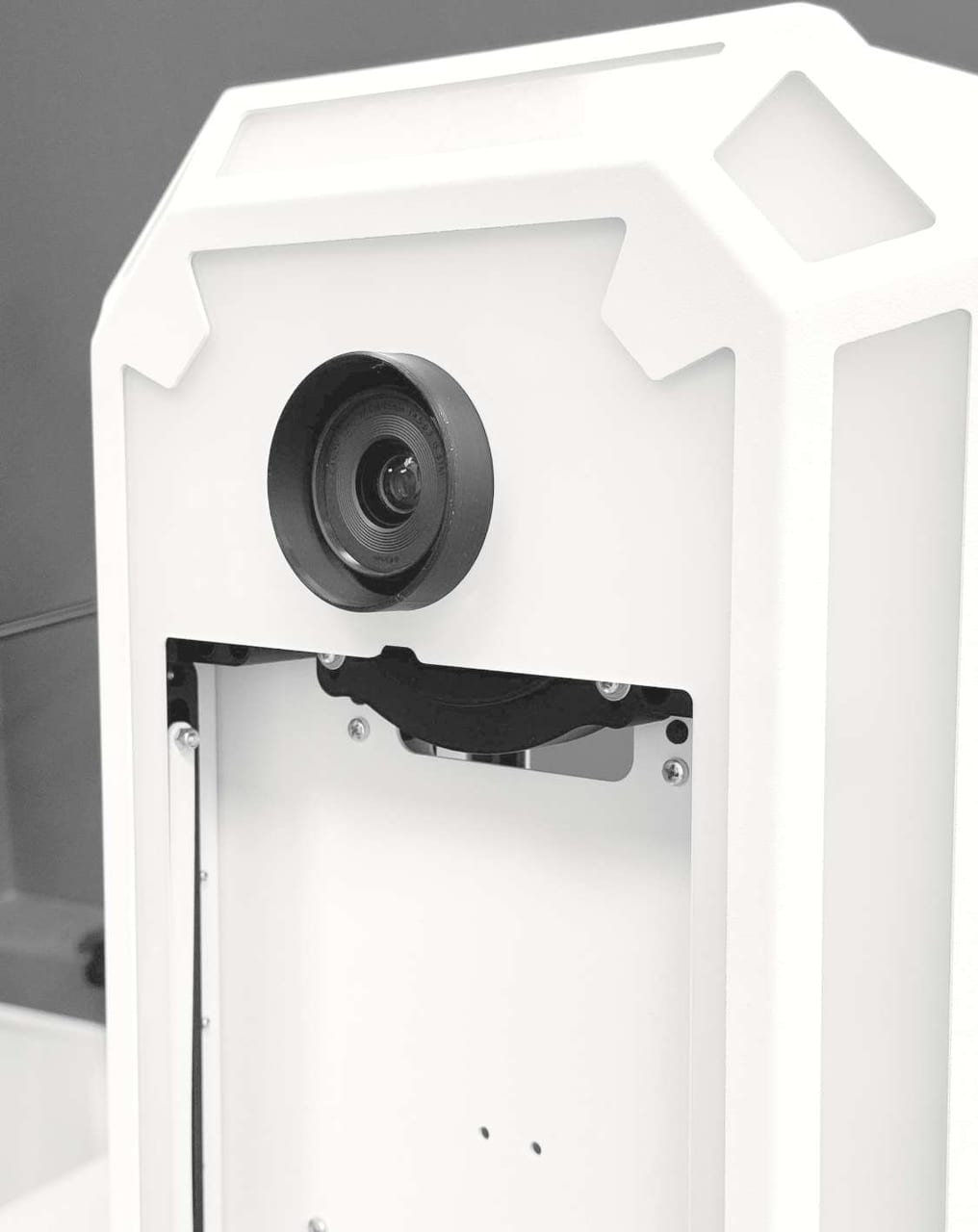

Готово

Крепление готово к работе. Включите камеру, проверьте кадр и наведите поворот на нужный ракурс.
