Замена контроллера

Эта инструкция показывает, как заменить контроллер на старых платформах 360, чтобы сделать их совместимыми с Bluetooth.

Осторожно

Прежде чем что-либо отсоединять, сделайте чёткое фото порядка кабелей — оно понадобится, чтобы подключить кабели в том же порядке.

Нужные инструменты

• Плоская отвёртка, 3 мм
• Шестигранная бита-головка 5.5 мм

Замена чёрного контроллера

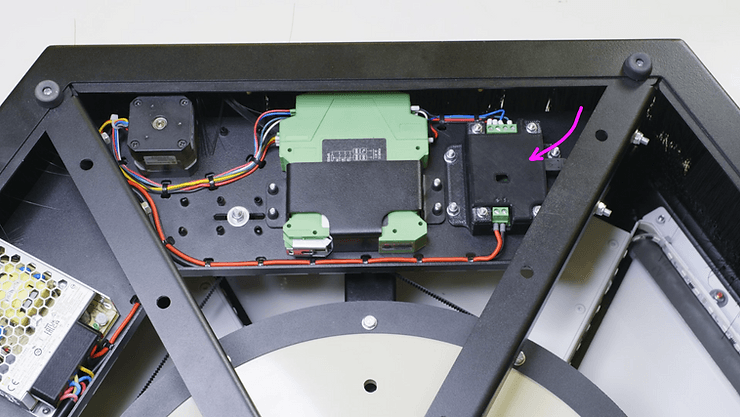

1. Найдите чёрный корпус контроллера. Если у вас зелёный контроллер, он будет рядом; если красный — он будет на другой электронной панели. Если корпус контроллера выглядит иначе, см. второй раздел ниже. Если вы не можете найти контроллер, сфотографируйте платформу изнутри и отправьте фото на службу поддержки DZEN TECH.

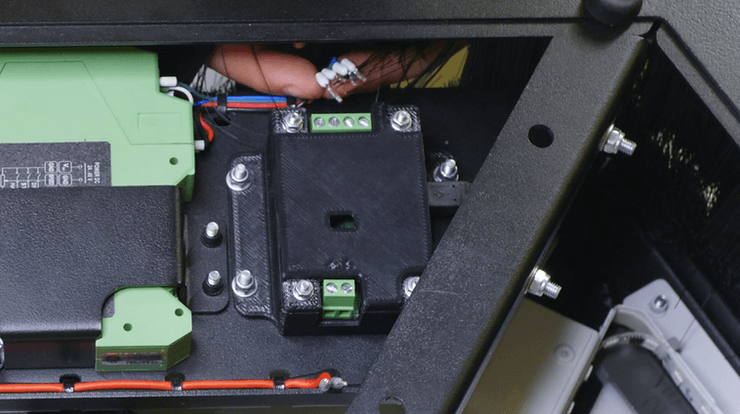

2. Сфотографируйте кабели. Затем плоской отвёрткой открутите кабели, идущие к чёрному корпусу контроллера.

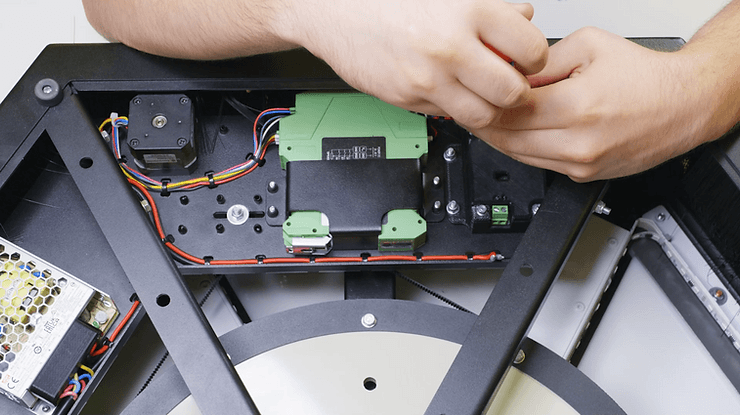

3. Открутите верх корпуса шестигранной битой-головкой 5.5 мм и снимите крышку.

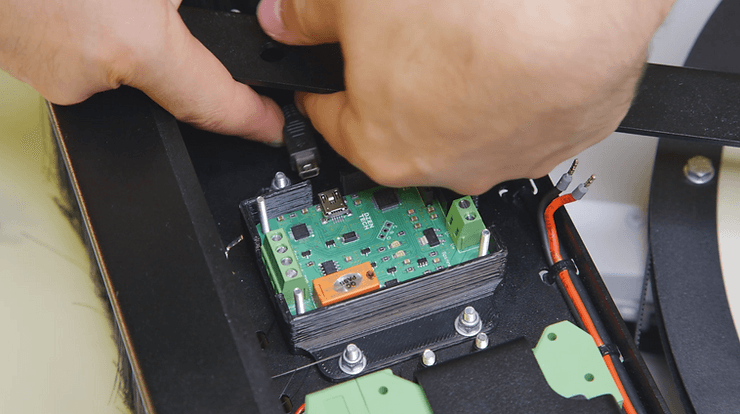

4. Отсоедините кабель mini-USB, идущий к контроллеру.

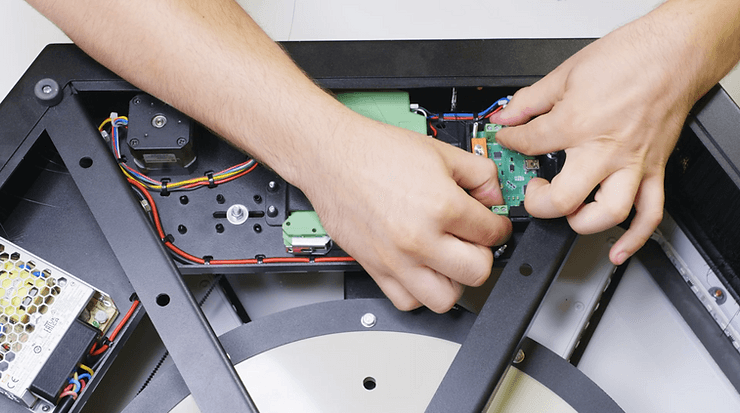

5. Аккуратно достаньте контроллер.

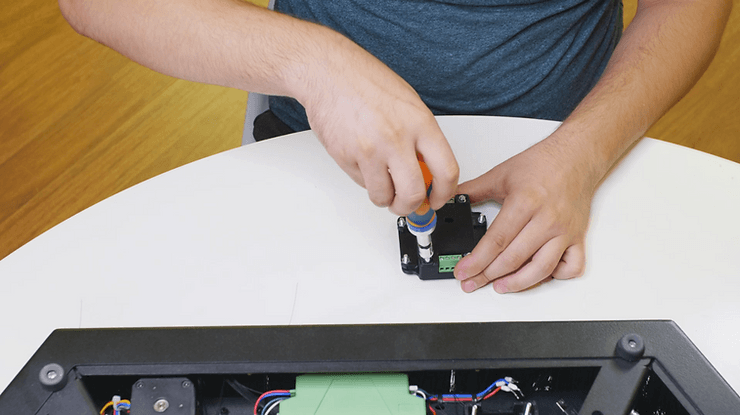

6. Открутите 4 болта на корпусе нового Bluetooth-контроллера шестигранной битой-головкой, затем достаньте контроллер из корпуса.

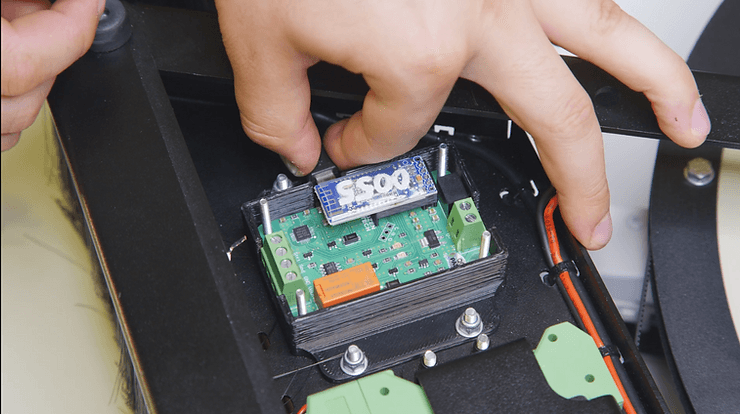

7. Установите новый контроллер внутрь платформы и подключите кабель mini-USB обратно.

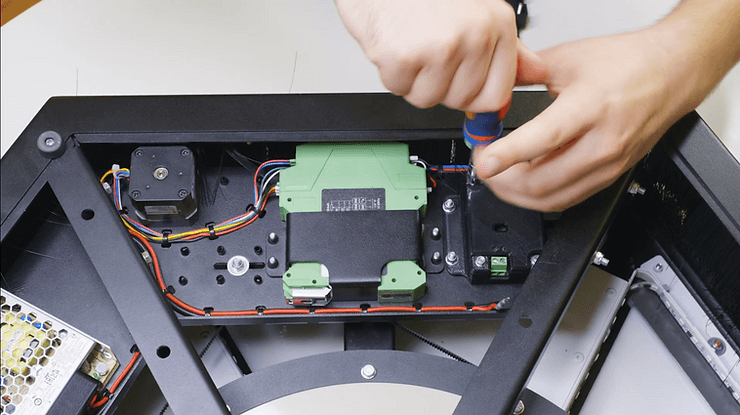

8. Установите новую крышку из коробки, в которой пришёл новый контроллер (это важно — старая крышка слишком низкая). Остальная часть транспортировочной коробки не понадобится. Закрепите новую крышку шестигранной битой-головкой 5.5 мм.

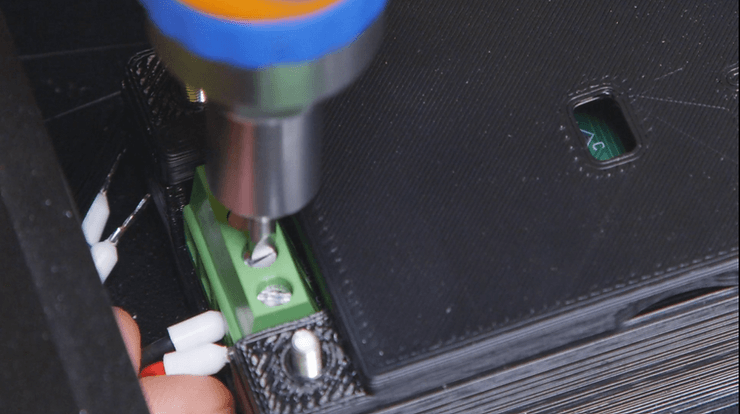

9. Прикрутите все кабели обратно к новому контроллеру. Сверьтесь с фото, сделанным ранее — все кабели должны быть в том же порядке. У вас порядок кабелей может отличаться от нашего.



10. Готово — проверьте. Теперь к платформе можно подключиться по USB-кабелю или по Bluetooth. Для Bluetooth-управления понадобится небольшое специальное приложение (установите его на ноутбук с лицензией). См. инструкцию по Bluetooth.

Если ваш контроллер выглядит иначе

Этот раздел не нужен, если ваш контроллер совпадает с тем, что в первом разделе.

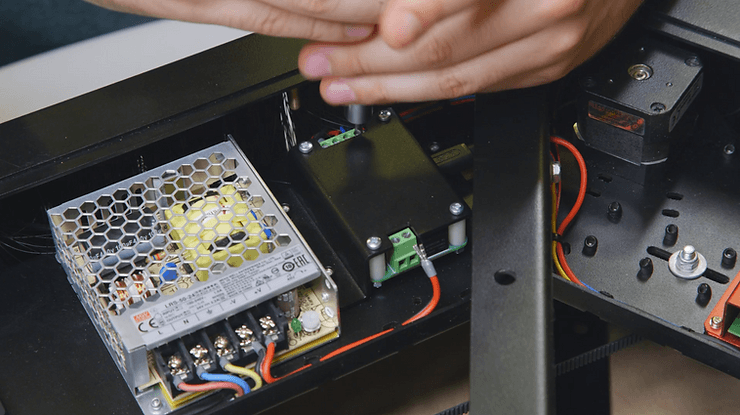

Если корпус контроллера расположен рядом с блоком питания и выглядит так, вам понадобятся два инструмента: трещотка с битой Phillips PH2 и плоская (прямая) отвёртка, 3 мм.

1. Сфотографируйте кабели, идущие к корпусу контроллера. Открутите все кабели плоской отвёрткой и отсоедините кабель mini-USB.

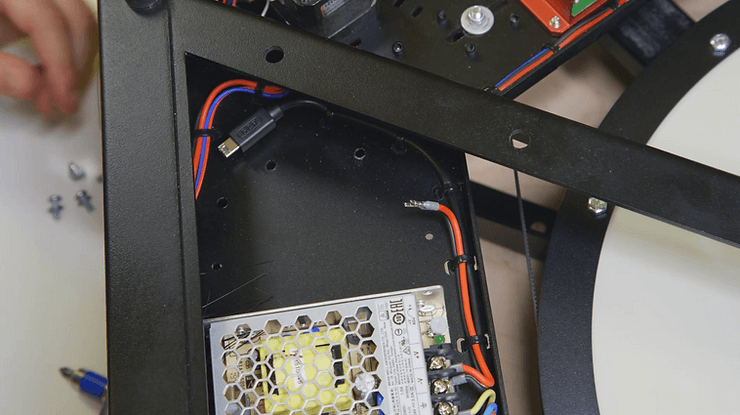

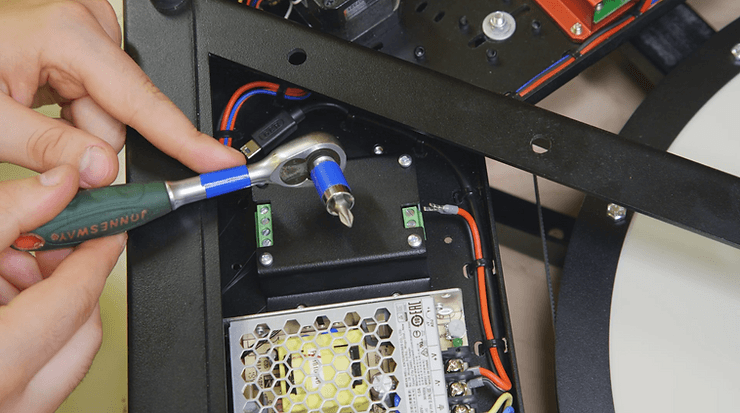

2. Трещоткой с битой Phillips PH2 открутите текущий корпус от нижней части корпуса (см. видео).



3. Прикрутите новый корпус той же трещоткой.

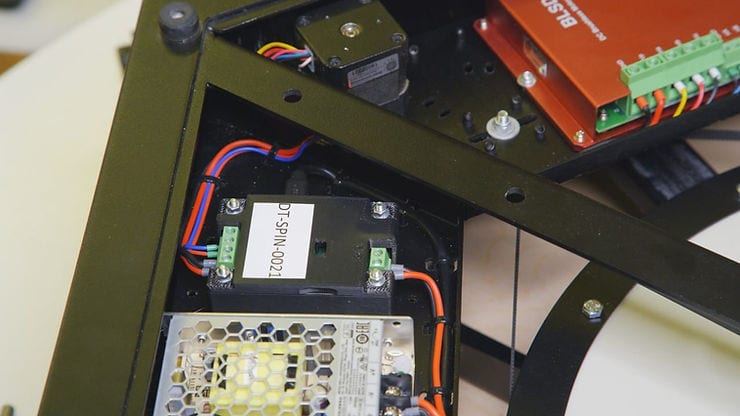

4. Прикрутите все кабели обратно к корпусу контроллера и подключите кабель mini-USB. У вас порядок кабелей может отличаться от нашего.



5. Готово — проверьте. Теперь к платформе можно подключиться по USB-кабелю или по Bluetooth. Для Bluetooth-управления понадобится небольшое специальное приложение (бесплатно, если у вас есть лицензия).

Подробнее о Bluetooth-приложении — в нашей инструкции по Bluetooth.
